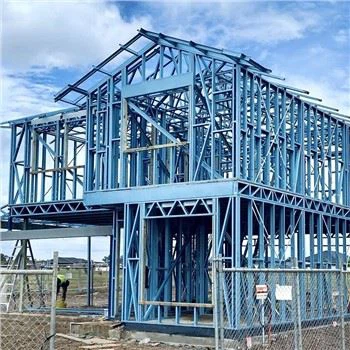

Vývoj městského domu s lehkým ocelovým rámem pro globální trhy CBC

Lehké ocelové cvočky: Za studena-tvarovaný tenkostěnný-profil C-s rozměry140×41×39×11 mm(hloubka × šířka příruby × výška břitu × zpětný ohyb) atloušťka 0,75 mm

Primární trhy CBC: Chile, Peru, Filipíny, Papua Nová Guinea, Tonga, Indonésie

Strukturální zdůvodnění, materiální vzlety-a analýza přizpůsobivosti trhu.

Technický návrh a zpráva o strukturální analýze: Vývoj městských domů s lehkým ocelovým rámem pro globální trhy CBC

Použít:Integrovaná řešení CBC
Referenční místo projektu:Puerto Natales, jižní Chile
Celkový počet jednotek:24 (Dvě řady po 12 jednotkách, rozvržení ve tvaru Z-)
Rozměry jednotky: 9.35 m (W) × 7.6 m (D) × ~6.2 m (H)
Životnost designu:Větší nebo rovno 50 let
Primární konstrukční materiál:Za studena -tvarované tenkostěnné-profily C-:140×41×39×11 mm @ 0,75 mm tlustá, G550 AZ150
Platforma designu a výroby:FrameCAD (Nový Zéland)
Datum:26. ledna 2026



A1:
Hlavní použití-nosných prvkůza studena-tvarované tenkostěnné-c-cvočkys geometrickými rozměry140 mm hloubka pásu × 41 mm příruba × 39 mm břit × 11 mm návrat, vyrobený zOcel G550 AZ150 o tloušťce 0,75 mm. Tento profil-běžně označovaný jakoC14041s hlubokým okrajem-nabízí zvýšenou odolnost proti vzpěru a kapacitu{1}}udržení šroubů navzdory menší tloušťce.

Klíčové konstrukční prvky:

Stěnové hřeby: C14041 @ 0,75 mm, rozmístěno na600 mm oc

Podlahové trámy: Stejná sekce C14041, alezdvojené nebo s roztečí 400 mm ocsplnit kritéria pro vychýlení (L/360)

Střešní krokve: C14041 @ 600 mm oc pro mono-šikmou střechu (5 stupňů sklon)

Horní/spodní stopy: U142×40×0,75 mm

Boční stabilita: Poskytuje12mm opláštění OSB-3fungující jako smyková membrána v kombinaci sprůběžné uvazovací-popruhyv rozích

Ačkoli je 0,75 mm tenčí než typické rezidenční LSF (které často používají 0,95–1,2 mm),hluboký ret (39 mm)avysokopevnostní-ocel G550kompenzovat konstrukčně. Software FrameCAD ověřuje kapacity členů zaAISI S100-2020a místní kódy.



A2:
Ano-se správnými detaily. Zatímco 0,75 mm je na spodním konci pro více-patrovou konstrukci,Povlak AZ150 (150 g/m² slitina Al-Zn)poskytuje vynikající ochranu proti korozi, zejména když:

Ocel jeplně uzavřenýv dutinách stěn (chráněno před přímým počasím)

Paro{0}}propustné, ale vodě{1}odolné bariéryjsou instalovány v exteriéru

Žádné tepelné mostyvystavit ocel kondenzaci

V chladném, vlhkém a mořském prostředí Puerto Natales zůstává tento systém životaschopnýpokud je upřednostňováno řízení vlhkosti. Pro zóny s vysokým-exponováním (např. pobřežní oblasti s stříkající vodou) však mohou být kritická připojení upgradována natloušťka 1,0 mm.

Korozní modul FrameCAD potvrzuje 50+letou životnost podle klasifikace ISO 9223 C4 (střední-až{4}}vysoké riziko koroze).





A3:
Ve srovnání se systémy o tloušťce 1,0–1,2 mm snižuje profil 0,75 mm hmotnost oceli o ~25 %, snižuje náklady a emise z dopravy-, ale vyžaduje hustší vyztužení a pečlivou kontrolu průhybu.

Aktualizovaný odběr materiálu- (za jednotku)

Položka	Specifikace	Množství na jednotku	Celkem (24 jednotek)
G550 AZ150 C14041 Ocel (0,75 mm)	Svorníky, trámy, krokve, koleje	~3 250 kg	78 000 kg
Opláštění OSB-3 (12 mm)	Stěny + střecha	274 m²	6,576 m²
PU kovové reliéfní panely (27 mm)	Vnější obklad	210 m²	5,040 m²
Cementovláknitá deska (18 mm)	Podlahové obložení	71 m²	1,704 m²
0,6 mm Colorsteel Střešní krytina	Předbarvené AZ150	80 m²	1,920 m²
Izolace z minerální vlny	50 mm stěna + 25 mm podlaha	365 m²	8,760 m²
Parní/vzduchová bariéra	Membrána třídy II	274 m²	6,576 m²

Poznámka: Podlahové nosníky mohou vyžadovat dodatečné přemostění nebo zmenšení rozestupu, aby se omezilo průhyby živého-zátěže (<10 mm).



A4:

Efektivita nákladů: Nižší tonáž oceli snižuje náklady na materiál a dopravu-kritické pro vzdálené trhy.

Rychlost: FrameCAD umožňuje plnou automatizaci BIM-do{1}}výroby; stěnové panely sestavené mimo-místo<48 hours.

Udržitelnost: High recycled content (>30 %) v oceli G550; lehký=s nižší uhlíkovou stopou.

Tepelný výkon: PU panely + izolace dutin dosáhnoutU-hodnota ≈ 0,21 W/m²K(stěny), překračující požadavky chilské zóny 5.

Odolnost vůči katastrofám: Funguje dobře při seismických jevech (duktilní) a odolává hnilobě a hmyzu-na rozdíl od dřeva.





A5:
CBC působí v různých klimatických, seismických a regulačních prostředích. Níže je uvedena-matice přizpůsobení specifická pro daný trh:

Trh	Profil klimatu a rizik	Požadované úpravy	Odůvodnění
Chile (jižní)	Chladný, vlhký, seismický (zóna 3–4), vítr	- (základní design)	Již optimalizováno pro nízké teploty, déšť a zemětřesení
Peru (pobřežní a andské)	Suché pobřeží / studená vysočina; seismické (zóna 3)	• Na vysočinách zvyšte sklon střechy na 10 stupňů • Přidejte seismické vazby podle NTE E.030	Zabránit hromadění sněhu (Andy); splňují peruánský seismický kód
Filipíny	Tropické, s výskytem tajfunů-, s vysokou vlhkostí, seismickými vlivy	• Upgrade spojovacích prvků na nerezovou ocel • Pro vyšší koroze použijte Z275 nebo AZ200 • Zvýšení odolnosti proti zvednutí střechy (užší rozteč krokví @ 400 mm) • Přidejte pod podlahu zábranu proti termitům	Tajfuny (větry větší nebo rovné 200 km/h); solný sprej; riziko termitů
Papua Nová Guinea	Rovníkový deštný prales, vysoké srážky, seismická, neformální sídla	• Zvedněte podlahu na molech (min{0}} mm) • K ventilaci používejte otevřené-obložení spár • Zjednodušte MEP pro mimo{0}}připravenost sítě	Vyhýbání se povodním; prevence plísní; omezený přístup k síti
Tonga	Malý ostrov, cyklonální (Kat 4–5), slaný vzduch, omezená logistika	• Použijte minimálně povlak AZ200 • Vyztužení střechy-k-kotvení ke zdi (hurikánové klipy) • Prefabrikujte celé moduly pro přepravu člunů	Extrémní zdvih větru; koroze; dopravní omezení
Indonésie (Jáva, Sumatra, Papua)	Tropické, seismické, vulkanické, vysoká vlhkost	• Sádra{0}} v kuchyni • OSB nebo MgO deska odolná{0}}termitům • Modulární základ pro měkké půdy	Odolnost proti zemětřesení; biologická degradace; nestabilní půda

Univerzální úpravy pro všechny trhy:

Soulad s místním kodexem: Knihovny FrameCAD lze aktualizovat podle národních standardů (např. NSCP pro Filipíny, SNI pro Indonésii).

Úroveň pracovních dovedností: Poskytněte-certifikované montážní školení CBC-LSF vyžaduje méně kvalifikované práce než beton.

Dodavatelský řetězec: Před-připravte všechny komponenty ve výrobě CBC nebo regionálních centrech (např. Manila, Lima), abyste zajistili kvalitu.



Použití návrhu-0,75 mm G550 AZ150 C14041 za studena tvářené-profily-doručujeoptimalizovaná rovnováha mezi cenou, rychlostí a životnostípro portfolio CBC v Latinské Americe a v Asii{0}}Pacifiku. I když jsou vhodné-pro jižní Chile, cílená vylepšení (vylepšení nátěru, větrné/seizmické detaily, strategie základů) umožňují bezproblémové nasazení vPeruánské hory, pás tajfunů na Filipínách nebo cyklonové zóny Tongy.

Díky využití parametrického návrhového motoru FrameCAD a integrovaného dodavatelského řetězce CBC nabízí tento systém aglobálně škálovatelné řešení bydlení{0}}reagující na klima-ideální pro cenově dostupný, odolný a rychle implementovatelný městský nebo venkovský rozvoj.
