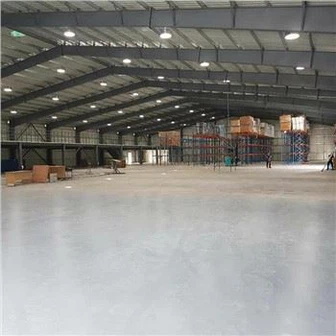

D60m*Š15m*V6m Sklad ocelových konstrukcí s mezipatrem pro Chile





Rozměry: Šířka 15m x Délka 40m x Výška 6m

Seismické požadavky: Stupeň odolnosti proti zemětřesení 8

Zatížení větrem: 120 km/h

Sněhové zatížení: Žádná zmíněna

Materiál střechy a stěny: Jednopanel z barevné oceli o tloušťce 0,5 mm

Mezipatro: Nachází se na jednom konci, výška 3m, délka 15m x šířka 5m

Adaptabilní regiony:Chile, Peru, AU, Indonésie, Papua Nová Guinea...





Primární rámce: Ocelové sloupy a nosníky Q345B se doporučují vzhledem k jejich vysokému poměru pevnosti-k-hmotnosti vhodnému pro sklad této velikosti.

Sekundární členové: Použijte ocel Q235B pro vaznice, pasy a výztuhy, abyste zajistili adekvátní podporu a zároveň vyvážili nákladovou-efektivitu.

základy: Železobetonové základy navržené tak, aby odolávaly místním seismickým podmínkám a zatížení větrem.

Struktura mezaninu: Konstrukce s použitím oceli Q345B, která podporuje specifikované rozměry a požadavky na zatížení.





Odhad bude záviset na přesném návrhu a rozteči rámů, sekundárních prvků a mezipatra. Jako hrubý odhad:

Primární rámce: Přibližně 30-40 kg/m²

Sekundární členové: Přibližně 10-15 kg/m²

Střešní a stěnové panely: Vezměte v úvahu hmotnost 0,5 mm barevných ocelových panelů plus jakoukoli izolaci nebo další vrstvy.

Celková odhadovaná hmotnost oceli: Pro hlavní budovu (bez mezipatra) přibližně 18 000–24 000 kg pro primární konstrukce a 6 000–9 000 kg pro vedlejší prvky. Mezipatro by přidalo dalších 5 000-7 000 kg.





Parametry návrhu: Seismická zóna 8, rychlost větru=120 km/h (~33,3 m/s), bez zatížení sněhem
Střešní a stěnové opláštění: 0,5 mm Barva-Potažené ocelové jednoplášťové panely
Mezipatro: 15 m (D) × 5 m (Š) × 3 m (V), umístěné na jednom konci štítu

1. Hlavní konstrukční rám

Položka	Popis	Množství	Jednotková hmotnost (kg/m)	Celková hmotnost (kg)
C1	Hlavní sloupy (pravá nebo přizpůsobená H-sekce, Q345B) – výška 6 m	14 ks (7 pozic @ ~6,67 m oc)	~65 kg/m	14 × 6 × 65 = 5,460
B1	Nosníky krokve (I-nosník nebo zkosený náběhový nosník, Q345B) – rozpětí 15 m	14 ks	~40 kg/m	14 × 15 × 40 = 8,400
B2	Ridge Beam / Eave Tie (je-li vyžadována pro stabilitu)	2 × 40m	~28 kg/m	80 × 28 = 2,240
BR	Střešní výztuha (X-výztuha, úhel L50×5 nebo kruhová tyč)	~200 m celkem	~4 kg/m	800
WB	Ztužení stěny (vertikální a horizontální, podobné jako u střechy)	~150 m	~4 kg/m	600

Poznámka: Rozteč zálivů se předpokládá při6.67 m(40m ÷ 6 polí → 7 snímků). Standardní praxe používá tuhé portálové rámy s kolíkovými nebo pevnými základnami v závislosti na seismických požadavcích. Pro seismickou zónu 8 se doporučují moment{6}}odolná připojení.



2. Sekundární rámování (vaznice a pásy)

Položka	Popis	Vzdálenost	Délka na běh	Počet běhů	Celková délka (m)	Sekce	Jednotková hmotnost (kg/m)	Celková hmotnost (kg)
P1	Střešní vaznice (C/Z{0}}sekce, Q235B)	1.5 m o.c.	40 m	11 běhů (15m ÷ 1.5 + 1)	440	C200×75×20×2.5	~5.5	2,420
G1	Nástěnné rámy (sekce C-, Q235B)	1.2 m o.c.	40 m (dlouhé stěny)	5 běhů na stranu × 2 strany	400	C180×60×20×2.0	~4.2	1,680
G2	Štítové koncové pásy (15m stěny)	1.2 m o.c.	15 m	5 běhů × 2 konce	150	C180×60×20×2.0	~4.2	630



3. Struktura mezipatra (15 m × 5 m)

Položka	Popis	Množství	Hmotnost jednotky	Celková hmotnost (kg)
MC1	Mezipatrové sloupy (SHS 150×150×5, Q345B) – 3m vysoké	8 ks	~25 kg/m	8 × 3 × 25 = 600
MB1	Primární nosníky (IPE200 nebo HEA160, Q345B) – rozpětí 5m	10 ks	~25 kg/m	10 × 5 × 25 = 1250
MB2	Sekundární nosníky (C150, Q235B) – rozpětí 15 m při 2,5 m oc	7 ks	~3,8 kg/m	7 × 15 × 3.8 = 399
Paluba	1,0 mm žebrovaný plech nebo 0,8 mm vlnitá ocelová deska (ne-kompozitní)	75 m²	~8 kg/m²	600
Osvěžující	Mezipatrová diagonální výztuha (L40×4)	~50 m	~2,4 kg/m	120

Poznámka: Mezipatro předpokládá, že bude podporovat lehké skladování (~2–3 kN/m² živého zatížení). Žádný betonový obklad. ocelové schodiště bude 830 kg/jednotku



4. Systém opláštění

Položka	Popis	Plocha (m²)	Hmotnost (kg/m²)	Celková hmotnost (kg)
Střešní panely	0,5 mm Color Steel Single Skin (lichoběžníkový profil, např. YX28-205-820)	15 × 40 = 600	~4.5	2,700
Nástěnné panely	0,5 mm Barva Jednoplášťová ocel (stejný profil)	2×(40×6) + 2×(15×6) – výřez v mezipatře ≈660	~4.5	2,970
Spojovací materiál a příslušenství	Šrouby, podložky, lemování, tmely	-	-	~500

Poznámka: Odečtena plocha mezipatra (~15×3=45 m²). Skutečné pokrytí panelů se může lišit v důsledku překrývání.



5. Spojovací materiály

Položka	Popis	Odhadovaná hmotnost (kg)
Šrouby (M20/M24, třída 8.8)	Pro hlavní rám a mezipatro	400
Svařovací spotřební materiál	Elektrody, drát	150
Kotevní šrouby (M24, L=800 mm)	2 na sloupec × 14=28 ks	120



6. Souhrn celkové spotřeby oceli

Kategorie	Hmotnost (kg)
Hlavní rám	17,500
Sekundární rámování	4,730
Struktura mezaninu	3,799
Opláštění (včetně příslušenství)	6,170
Připojení a různé	670
CELKOVÁ ODHADOVANÁ HMOTNOST OCELI	≈ 32,869 kg

Přibl. Intenzita oceli:

Hlavní budova (600 m² podlaží):~55 kg/m²

Včetně mezaninu (675 m² efektivní):~48,7 kg/m²

Poznámky a předpoklady

Seismický design: Seismická zóna 8 (Čína GB 50011) znamená vysoký seismický koeficient (~0,2g–0,3g). Předpokládají se moment{5}}odolné portálové rámy s tvárnými detaily.

Zatížení větrem: 120 km/h ≈ 0,75 kN/m² základní tlak (podle ASCE 7 nebo místního kódu). Opláštění a sekundární prvky navrženy odpovídajícím způsobem.

Žádný jeřáb nebo těžké vybavení: Předpokládaná provozní zatížení 0,3 kN/m² (střecha) a 0,5 kN/m² (stěny).

Nadace: Není zahrnuto v ocelovém odběru (kromě betonu/ocelové výztuže).

Ochrana proti korozi: Veškerá konstrukční ocel předpokládaná žárově{0}}pozinkovaná nebo lakovaná (nekvantifikováno).

Tento seznam materiálů poskytuje realistický předběžný odhad nákupu a kalkulace. Pro konstrukci jsou nezbytné podrobné výkresy, návrh připojení a ověření souladu s kódem licencovaným inženýrem.





Tato osnova poskytuje základní rámec pro navrhování navrhovaného montovaného skladu. Podrobnou technickou analýzu včetně výpočtů zatížení, materiálových specifikací a konstrukčních výkresů by měli provádět kvalifikovaní odborníci.

CBC má profesionální inženýrský tým pro návrh architektury, návrh konstrukce a výpočet, výkres dílny, TEKLA 3D, pokyny k instalaci... kontaktujte nás prosím s vašimi podrobnými požadavky, abychom věděli, jak vám pomoci s projektem skladu ocelové konstrukce.
