CBC Ocelová konstrukce Návrh kancelářské budovy pro Port Moresby, Papua Nová Guinea

CBC Steel Structure Návrh kancelářské budovy pro Port Moresby, Papua Nová Guinea - Konstrukce, analýza a tržní použitelnost

Tento dokument představuje hlavní konstrukční návrh kancelářské budovy využívající stavební systém ocelových konstrukcí CBC pro klienta v Port Moresby, Papua Nová Guinea, formou otázek a odpovědí. Zahrnuje podrobné parametry konstrukčního návrhu, strukturální analýzu a analýzu použitelnosti návrhu na trzích Filipín, Chile & Peru, Tongy, Jižní Afriky a Indonésie spolu s odpovídajícími návrhy úprav.



Q1: Jaké jsou základní celkové parametry kancelářské budovy navržené pro klienta Port Moresby?

A1: Administrativní budova využívá stavební systém ocelové konstrukce CBC (Customized Building Company) s následujícími základními celkovými parametry: Celková délka budovy je 80 metrů, rozdělená na 8 sekcí s kombinací rozpětí 5,71 m + 11.43 m + 11.43 m + 11.43 m + 11.43 m + 11.43 m 1} m {{1}. Dvě sekce o šířce 5,71 m-na obou koncích jsou určeny pro schodiště a toalety, zatímco prostředních 6 částí jsou samostatné kancelářské prostory. Celková šířka budovy je 25 metrů, včetně 1,5-metru-široké chodby na jižní straně. Výška každého patra je 4 metry (konkrétní počet pater lze upravit dle potřeb klienta, s konstrukčním řešením kompatibilním se 3-5 patry). Budova je kolem ní opatřena okapy o šířce 0,5-metru-. Střecha je střecha s jedním sklonem, jižní stěna je plně pokryta skleněnými závěsnými stěnami, severní stěna (zadní část budovy) je vybavena velkými prosklenými okny, podlahová paluba používá ocelovou desku CBC 1 mm s litým betonem a všechny vnější a vnitřní stěny využívají místní duté cihly.



Q2: Proč je pro tento návrh kancelářské budovy vybrán stavební systém ocelové konstrukce CBC?

A2: Stavební systém ocelové konstrukce CBC je vybrán především na základě požadavků na design a místních stavebních podmínek v Port Moresby, a to z následujících klíčových důvodů:

1. Vysoká strukturální účinnost:Systém CBC integruje ocelové sloupy, kompozitní nosníky a ocelovou palubu, která se vyznačuje nízkou hmotností, vysokou pevností a dobrou nosností-a dokáže účinně unést zatížení betonové podlahy odlévané-na-na místě a stěn z dutých cihel a zároveň snižuje vlastní-váhu konstrukce;

2. Flexibilní přizpůsobivost prostoru:Flexibilní návrh uzlu systému se může dobře přizpůsobit kombinaci rozpětí 8 sekcí (zejména speciálnímu rozpětí 5,71 m na obou koncích) a funkčnímu rozdělení schodišť, toalet a nezávislých kanceláří, což zajišťuje integritu konstrukce při splnění požadavků na využití prostoru;

3. Efektivita konstrukce:Stupeň prefabrikace ocelových komponentů CBC je vysoký, což může zkrátit-stavební cyklus na místě a přizpůsobit se relativně přísným požadavkům na harmonogram výstavby v Port Moresby;

4. Kompatibilita s místními materiály:Systém lze perfektně sladit s místními dutými cihlami (stěnami) a odlévat--na místě betonem (podlaha), což snižuje náklady a obtížnost dopravy materiálu;

5. Trvanlivost: Pozinkovaná úprava ocelových součástí může zlepšit odolnost proti korozi a přizpůsobit se horkému a vlhkému mořskému klimatu v Port Moresby.

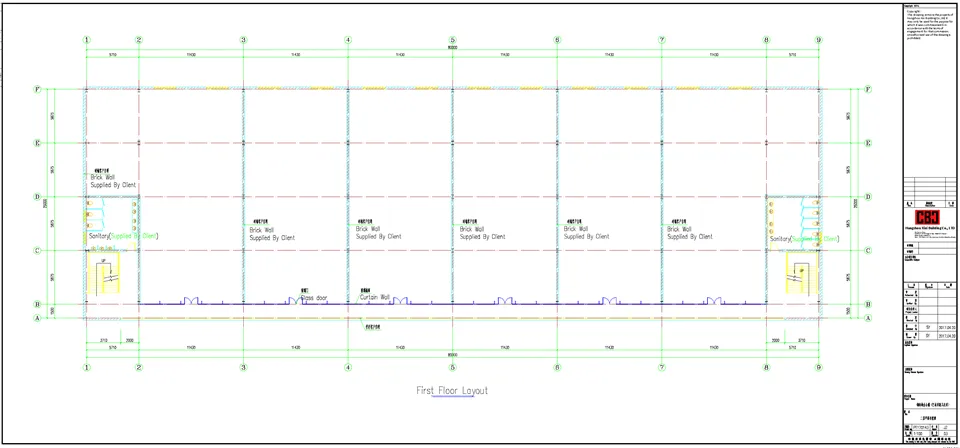

Q3: Jaký je návrh rastru sloupů a hlavních ocelových prvků (sloupy, nosníky) kancelářské budovy?

A3: Sloupový rošt a hlavní ocelové komponenty jsou navrženy podle kombinace rozpětí a funkčních požadavků, konkrétně takto:1. Rozvržení mřížky sloupců:Mřížka sloupců je uspořádána ve směru délky (80 m) podle rozpětí 8 sekcí a ve směru šířky (25 m) je rozdělena na 3 pole: 1,5 m (jižní chodba) + 22 m (kancelář) + 1.5 m (severní strana), s roztečí sloupců 5,71 m nebo 11,43 m podél každé plochy, funkční délka každé plochy, 43 m toalety) má jasné ohraničení sloupové mřížky.

2. Ocelové sloupy:Jsou převzaty ocelové sloupy ve tvaru H a velikost sekce je upravena podle rozpětí a zatížení: sekce sloupu v oblasti rozpětí 11,43 m (střední kancelářská oblast) je H400 × 200 × 8 × 12 a sekce sloupu v oblasti rozpětí 5,71 m (schodiště a toalety na obou koncích relativně malá, takže sekce je 75 × 1 × 1 odpovídající zatížení) je H370 × 1 snížené); výška sloupu je 4 m na patro a patky sloupu jsou navrženy jako pevné podpěry pro zvýšení příčné tuhosti konstrukce.

3. Ocelové nosníky:Jsou použity kompozitní nosníky CBC, které se skládají z ocelových nosníků a odlévaných-na{1}}betonových desek (v kombinaci s 1mm ocelovou palubou). Velikost průřezu nosníků v rozpětí 11,43 m je H450×200×9×13 a velikost průřezu nosníků v rozpětí 5,71 m je H350×175×7×11; trámy v oblasti chodby (rozpětí 1,5 m) přijímají H250×125×6×9; uzly připojení sloupů nosníku{19}} využívají tuhá spojení (základní konstrukce systému CBC), aby účinně přenášely ohybový moment a smykovou sílu a zajistily stabilitu konstrukce.



Otázka 4: Jaký je design podlahové paluby, stěn, okapů a jednoduché-střechy?

A4: Konstrukce každé součásti je kombinována s funkčními požadavky a konstrukční bezpečností, konkrétně:

1. Podlahová paluba:Je použita ocelová paluba CBC o tloušťce 1 mm s litým--betonem C30 (celková tloušťka podlahové desky je 120 mm), což může splnit požadavek na zatížení kanceláře (Větší nebo rovno 2,5 kN/m²); ocelová mostovka je spojena s kompozitními nosníky pomocí smykových trnů, aby se realizovala kooperativní práce oceli a betonu, čímž se zlepšila únosnost a tuhost podlahy.

2. Stěny:Všechny vnější a vnitřní stěny jsou osazeny místními dutými cihlami (tloušťka 200 mm), které jsou spojeny s ocelovými sloupy prostřednictvím stěnových spojovacích dílů (úhlová ocel L50×50×5), aby byla zajištěna stabilita stěn; mezera mezi stěnami z dutých cihel a ocelovou konstrukcí je vyplněna tepelně izolačními a zvukově izolačními materiály pro zlepšení tepelné izolace a zvukové izolace kanceláře.

3. Okapy:Okolní okapy jsou široké 0,5 m, používají ocelové vaznice (C120×50×2,5) a barevné ocelové plechy (tloušťka 0,5 mm); okapy jsou spojeny se střešními nosníky a ocelovými sloupy a tvoří integrovanou konstrukci, která hraje roli nejen v hydroizolaci a sluneční cloně, ale také zvyšuje celkovou estetiku budovy.

4. Jednoduchá-šikmá střecha:Sklon střechy je navržen jako 5 stupňů (vhodné pro odvodnění), s ocelovými vaznicemi (C140 × 60 × 3,0) uspořádanými v intervalech 1,2 m a střešní panel používá barevné ocelové sendvičové panely (50 mm tlusté, materiál jádra EPS) pro dobrý tepelně izolační výkon; Střecha je nakloněna od jihu k severu (jižní strana je vyšší, severní strana je nižší), což je kompatibilní s jižní prosklenou předstěnou a severními velkými prosklenými okny, a odvodňovací systém je uspořádán u severního okapu, aby se zabránilo hromadění dešťové vody.



Q5: Jaký je návrh schodiště a toalet v oblasti rozpětí 5,71 m na obou koncích?

A5: Schody a toalety v oblasti rozpětí 5,71 m na obou koncích jsou navrženy v kombinaci se systémem ocelové konstrukce CBC, aby byla zajištěna bezpečnost a praktičnost:

1. Schody: Jsou použity železobetonové schody o šířce 1,2 m, výšce stupně 150 mm a šířce stupně 300 mm; schodišťová deska je podepřena na spřažených nosnících CBC a zábradlí schodiště je vyrobeno z pozinkovaných ocelových trubek (φ50×3,0) spojených se schodišťovou deskou a ocelovými sloupy pro zajištění stability.

2. Toalety: Podlaha je vyrobena z ocelové paluby CBC + litého--betonu a na povrchu je položena vodotěsná vrstva (polyuretanový vodotěsný nátěr, tloušťka 1,5 mm), aby se zabránilo úniku vody; stěny WC jsou z lokálních dutých cihel (tl. 100mm) pro příčku a zařizovací předměty WC (umyvadla, WC) jsou upevněny na betonové podlaze; horní část toalety je vybavena odsávacími ventilátory a výfukové potrubí je uspořádáno podél ocelových sloupů, aby se zabránilo ovlivnění vzhledu budovy.



Q6: Jaké výpočty zatížení se berou v úvahu při statickém návrhu administrativní budovy?

A6: V kombinaci s umístěním Port Moresby (horké a vlhké mořské klima, mírná seismická aktivita, občasné tajfuny) a využitím kancelářské budovy jsou v konstrukčním návrhu uvažovány následující výpočty zatížení:

1. Zátěž:Včetně hmotnosti součástí ocelové konstrukce (sloupy, nosníky, ocelová paluba), lité--betonové podlahy, stěn z dutých cihel, střešních panelů, okapů, schodišť, toalet a dalších stálých nákladů;

2. Živé zatížení:Včetně živého zatížení kancelářské plochy (Větší nebo rovno 2,5 kN/m²), živého zatížení chodby (Větší než nebo rovné 3,0 kN/m²), živého zatížení schodiště (Větší nebo rovné 3,5 kN/m²) a živého zatížení střechy (Větší než nebo rovné 0,5 kN/m²);

3. Zatížení větrem:Podle místního stavebního zákona Papuy-Nové Guineje je základní tlak větru v Port Moresby 0,75 kPa a zatížení větrem se vypočítává podle výšky budovy (4 m na patro) a tvarového koeficientu (s ohledem na vliv skleněných obvodových stěn a okapů) a jsou přijata opatření proti větru (boční výztuhy, tuhé uzly), aby byla zajištěna stabilita konstrukce;

4. Seismické zatížení:Port Moresby se nachází v mírné seismické zóně, seismická intenzita je navržena podle 7 stupňů a ke snížení dopadu zemětřesení se využívá dobrá tažnost a seismická výkonnost systému ocelové konstrukce CBC;

5. Ostatní zatížení:Včetně zatížení prosklenou fasádou a velkých skleněných oken tlakem větru, zatížením tepelným stresem způsobeným teplotními změnami (přizpůsobenými flexibilními uzly) a zatížením personálu údržby na střeše.



Q7: Jak zajistit strukturální stabilitu a bezpečnost kancelářské budovy?

A7: V konstrukčním návrhu je přijato několik opatření k zajištění celkové stability a bezpečnosti budovy:

1. Zvýšení boční tuhosti:Patky sloupu jsou navrženy jako pevné podpěry a uzly připojení sloupů trámu- využívají tuhá spojení, aby vytvořily stabilní rámový systém; horizontální výztuhy jsou umístěny v podélném a příčném směru budovy (uspořádané ve schodištích na obou koncích a ve střední kancelářské části), aby odolávaly bočnímu zatížení větrem a seismickým silám.

2. Záruka pevnosti součástí:Velikost průřezu ocelových sloupů a nosníků je určena přísným výpočtem zatížení a statickou kontrolou, která zajišťuje, že únosnost, tuhost a stabilita každé součásti splňují požadavky návrhu; ocelové komponenty používají ocel třídy Q355B, která má dobré mechanické vlastnosti.

3. Bezpečnost spojovacího uzlu:Tuhé spojovací uzly trámových-sloupků a spojovací uzly ocelových součástí a ne-ocelových součástí (duté cihlové stěny, ocelová paluba, schodiště) jsou navrženy v souladu se specifikacemi systému CBC a pro spojení se používají vysokopevnostní šrouby a svařování, aby byly zajištěny pevné a spolehlivé uzly.

4. Adaptabilita na speciální zatížení:Skleněná závěsná stěna a velká skleněná okna jsou vybaveny spojovacími prvky proti{0}}větru a-seismickým vlivům, aby nedošlo k poškození při tajfunech a zemětřesení; střecha s jedním-spádem je navržena s přiměřeným sklonem a odvodňovacím systémem, aby se zabránilo hromadění dešťové vody a zhroucení střechy; ocelové součásti jsou galvanizovány, aby odolávaly korozi v horkém a vlhkém mořském klimatu, čímž se prodlužuje životnost konstrukce.

5. Stabilita podlahy:Společná práce ocelové paluby CBC a litého--betonu zlepšuje tuhost a integritu podlahy a zabraňuje vibracím a deformacím podlahy během používání.

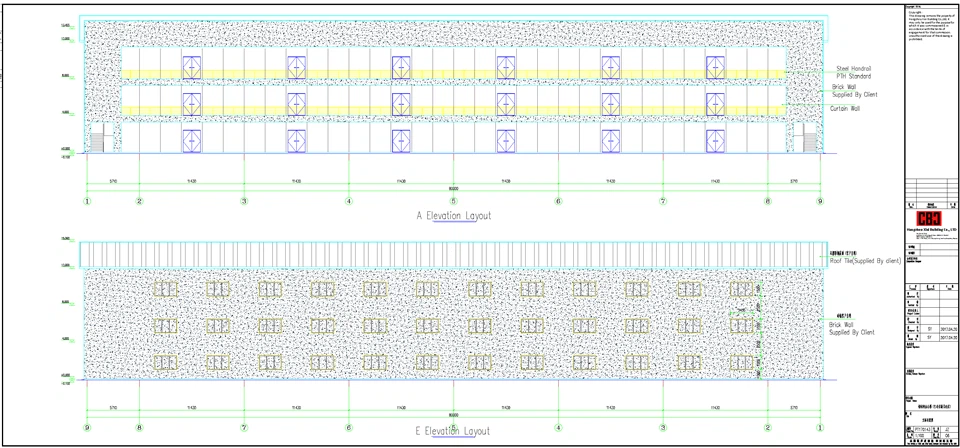

Q8: Jaké jsou klíčové body konstrukčního návrhu pro skleněnou závěsnou stěnu a velká skleněná okna?

A8: Skleněná závěsná stěna (jižní stěna) a velká skleněná okna (severní stěna) jsou klíčovými komponenty ovlivňujícími konstrukční bezpečnost a užitný efekt budovy a jejich konstrukční návrh se zaměřuje na následující body:

1. Návrh připojení:Skleněná opláštěná stěna je spojena s ocelovými sloupy a nosníky prostřednictvím profilů z hliníkové slitiny a vysokopevnostních šroubů a spojovací uzly jsou navrženy jako flexibilní spoje, které se přizpůsobí deformaci ocelové konstrukce při zatížení větrem a seizmickém zatížení, čímž se zabrání rozbití skla; velká skleněná okna jsou upevněna na ocelových rámech (navařených na ocelových sloupech a nosnících) pomocí vodotěsných těsnících pásků pro zajištění pevného spojení a vodotěsnosti.

2. Výběr skla:Je použito tvrzené duté sklo (6mm+12A+6mm), které má dobrou odolnost proti nárazu, tepelnou a zvukovou izolaci, přizpůsobuje se horkému a vlhkému klimatu v Port Moresby a zajišťuje pohodlí kanceláře; tloušťka skla je určena podle výpočtu zatížení větrem, aby se zabránilo poškození skla způsobenému silným větrem.

3. Odolnost proti větru a seismická odolnost:Skleněná obvodová stěna a velká skleněná okna jsou kontrolovány podle místního zatížení větrem a seismického zatížení a velikost průřezu spojovacích profilů a šroubů je optimalizována tak, aby bylo zajištěno, že odolají maximální rychlosti větru a seismické intenzitě v Port Moresby; mezera mezi sklem a ocelovou konstrukcí je vyplněna elastickým tmelem, který absorbuje strukturální deformace.



Q9: Je navržená kancelářská budova použitelná pro filipínský trh a jaké úpravy jsou potřeba?

A9: Navržená kancelářská budova je v zásadě použitelná pro filipínský trh, ale jsou nutné úpravy podle místního klimatu, stavebních předpisů a poptávky trhu, konkrétně:

1. Analýza použitelnosti: Filipíny mají horké a vlhké mořské klima, časté tajfuny a mírnou seismickou aktivitu, která je podobná Port Moresby; nízká hmotnost, rychlost výstavby a dobrá odolnost proti korozi systému ocelové konstrukce CBC jsou v souladu s poptávkou filipínského trhu po kancelářských budovách; funkční členění (samostatné kanceláře, schodiště, toalety, chodba) je rovněž v souladu s potřebami využití filipínských kancelářských budov.

2. Odpovídající úpravy:

a) Nastavení zatížení větrem:Filipíny (zejména Manila) mají vyšší základní tlak větru (0,8-0,9 kPa) než Port Moresby, takže velikost průřezu ocelových sloupů, nosníků a střešních vaznic je třeba zvětšit (např. upravit sloupy H400×200×8×12 na H450×220×9×14), aby se zvýšila odolnost proti větru; počet vodorovných výztuh je zvýšen pro zlepšení boční tuhosti.

b) Nastavení odolnosti proti korozi:Mořské klima na Filipínách je vlhčí a korozívnější, takže ocelové součásti musí být namísto jednoduchého zinkování galvanizovány žárovým-pozinkováním + nátěrem (dvojitá-korozní úprava); těsnící pás skleněných závěsů používá silikonový tmel odolný proti korozi-, který prodlužuje životnost.

c) Úprava stavebního kódu:Přísně implementujte Philippine National Building Code (PNBC 2015), zvyšte intenzitu seismického návrhu na 7,5 stupně a optimalizujte návrh uzlu paprskového-sloupu, abyste zlepšili seismický výkon.

d) Funkční úprava:Podle poptávky filipínského trhu po kancelářských budovách lze počet toalet přiměřeně zvýšit a na severní stěnu lze přidat klimatizační plošiny (v kombinaci s velkými prosklenými okny), aby byly uspokojeny potřeby chlazení horkého klimatu.



Q10: Jaká je použitelnost navržené kancelářské budovy na trzích Chile a Peru a jaké úpravy jsou nutné?

A10: Chile a Peru se nacházejí v tichomořském seismickém pásu s častými silnými zemětřeseními a různorodým podnebím (horké a vlhké pobřeží, vnitrozemské aridní), takže design je třeba výrazně upravit, aby se přizpůsobil místnímu trhu:

1. Analýza použitelnosti: Dobrá tažnost a seismické vlastnosti systému ocelové konstrukce CBC jsou vhodné pro oblasti s vysokou seismickou intenzitou v Chile a Peru; vysoká rychlost výstavby může uspokojit místní poptávku po efektivní výstavbě; flexibilní funkční rozdělení se může přizpůsobit různým potřebám kancelářského využití.

2. Odpovídající úpravy:

a) Seismická úprava návrhu:Chile a Peru mají vysokou seismickou intenzitu (8-9 stupňů), takže konstrukční systém je třeba optimalizovat: přidat vertikální seismické výztuhy, přijmout uzly sloupů -disipating beam-pro absorbování seismické energie; zvětšit průřez ocelových sloupů a nosníků a použít vysokopevnostní ocel (Q420B) ke zlepšení seismické únosnosti; spojení mezi stěnami z dutých cihel a ocelovými sloupy je změněno na flexibilní spojení (pomocí pryžových podložek absorbujících nárazy), aby se zabránilo zhroucení stěny během zemětřesení.

b) Přizpůsobení klimatu:Pro pobřežní oblasti (např. Lima, Peru) jsou ocelové součásti opatřeny dvojitou antikorozní úpravou (žárové-pozinkování + nátěr), aby odolávaly mořské korozi; pro vnitrozemské aridní oblasti (např. Santiago, Chile) je tepelně izolační výkon střechy a stěn vylepšen (použitím sendvičových panelů EPS o tloušťce 75 mm pro střechu), aby se přizpůsobily velkým denním a nočním teplotním rozdílům.

c) Nastavení zatížení větrem:Pobřežní oblasti Chile a Peru mají silné mořské větry, takže základní tlak větru je upraven na 0,85 kPa, okapy jsou zkráceny na 0,3 m (pro snížení odporu větru) a skleněná opláštěná stěna využívá silnější tvrzené duté sklo (8 mm+12A+8mm) pro zlepšení odolnosti proti větru.

d) Materiálová úprava:Použijte místní běžné specifikace dutých cihel ke snížení nákladů na dopravu materiálu; ocelovou podlahu lze upravit na tloušťku 1,2 mm, aby se zvýšila stabilita podlahy podle místních stavebních zvyklostí.

Q11: Jak aplikovatelná je navržená kancelářská budova na tonžský trh a jaké úpravy jsou potřeba?

A11: Tonga je tichomořská ostrovní země s horkým a vlhkým mořským klimatem, častými tajfuny a mírnou seismickou aktivitou. Navržená kancelářská budova má určitou použitelnost, ale vyžaduje cílené úpravy pro odolnost proti tajfunu:

1. Analýza použitelnosti: Nízká hmotnost systému ocelové konstrukce CBC je vhodná pro geologické podmínky ostrova Tonga (snížení zatížení základů); rychlost výstavby se může přizpůsobit potřebám po-rekonstrukci po katastrofě a výstavbě infrastruktury Tongy; funkční rozdělení je jednoduché a praktické, v souladu s potřebami využití tonžských kancelářských budov.

2. Odpovídající úpravy:

a) Zvýšení odolnosti proti tajfunu:Tonga je často zasažena silnými tajfuny (základní tlak větru 1,0 kPa), takže konstrukce odolnosti proti větru je posílena: zvyšte počet horizontálních a vertikálních výztuh pro vytvoření stabilnějšího rámového systému; uzly připojení sloupů nosníku- využívají zesílené tuhé spoje (přidání výztužných desek); rozteč střešních vaznic je zmenšena na 1,0 m a střešní panel je upevněn pomocí anti-samořezných šroubů-(s vodotěsným těsněním), aby se zabránilo poškození střechy; skleněná závěsná stěna a velká skleněná okna jsou nahrazena nárazuvzdorným-sklem (10mm+12A+10mm) a opatřena uzávěry proti-tajfunu.

b) Úprava základů:Půda na ostrově Tonga je převážně korálová půda se špatnou únosností, takže základ používá pilotový základ (betonové piloty) místo pásového základu, aby se zlepšila stabilita základu, a patky sloupů jsou vyztuženy, aby se přizpůsobily nerovnoměrnému sedání základu.

c) Nastavení odolnosti proti korozi:Mořské klima na Tonze je vysoce korozivní, takže ocelové součásti jsou pozinkovány žárovým-pozinkováním + fluorouhlíkový nátěr (vysoká odolnost proti korozi); stěny z dutých cihel jsou na povrchu ošetřeny -korozním nátěrem, aby se zabránilo vlhkosti a korozi.

d) Funkční úprava:Zjednodušte skleněnou záclonovou stěnu (zmenšete plochu skla) a zvětšete plochu pevných stěn, abyste zlepšili odolnost proti tajfunu; přidejte na střechu zařízení pro sběr dešťové vody, abyste se přizpůsobili problému s nedostatkem vody na Tongě.



Q12: Jaká je použitelnost navržené kancelářské budovy na jihoafrickém trhu a jaké úpravy jsou nutné?

A12: Jižní Afrika má rozmanité podnebí (mírné mořské podnebí na jihu, horké a suché podnebí na severu), mírnou seismickou aktivitu a vyzrálou technologii výstavby ocelových konstrukcí. Navržená kancelářská budova je vysoce použitelná a jsou potřeba pouze drobné úpravy:

1. Analýza použitelnosti: Efektivita nákladů-a vysoká rychlost výstavby systému ocelových konstrukcí CBC jsou v souladu s poptávkou jihoafrického trhu po kancelářských budovách; flexibilní funkční divize se může přizpůsobit potřebám použití různých podniků; kompatibilita s místními dutými cihlami a jinými materiály může snížit stavební náklady.

2. Odpovídající úpravy:

a) Přizpůsobení se klimatu:Pro oblast jižního mírného mořského podnebí (např. Kapské Město) je zlepšena tepelná izolace stěn a střechy (použitím sendvičových panelů EPS o tloušťce 75 mm na střechu a přidáním tepelně izolační bavlny do dutých cihel), aby se přizpůsobily chladnému a deštivému klimatu; v oblasti s horkým a suchým severním klimatem (např. Johannesburg) využívá skleněná oplášťová stěna duté sklo s nízkou emisivitou (Nízká-E), aby se snížilo sluneční záření a zlepšila se vnitřní tepelná pohoda.

b) Seismické přizpůsobení:Seismická intenzita Jižní Afriky je 6-7 stupňů (nižší než Port Moresby), takže velikost průřezu ocelových sloupů a nosníků lze vhodně zmenšit (např. úpravou sloupů H400×200×8×12 na H350×175×7×11), aby se snížily náklady; počet vodorovných ztužení je snížen podle místních seismických specifikací.

c) Úprava materiálu:Použijte jihoafrické standardní ocelové součásti a duté cihly, abyste splnili požadavky místních stavebních předpisů; ocelovou podlahu lze upravit na tloušťku 0,9 mm (splňující místní požadavky na zatížení), aby se snížily náklady.

d) Funkční úprava:Přidejte solární panely na jedinou-střechu, abyste se přizpůsobili bohatým zdrojům solární energie v Jižní Africe a snížili spotřebu energie; zvětšit šířku jižního koridoru na 2,0 m, aby se přizpůsobil místním zvyklostem při používání kanceláře.



Q13: Je navržená kancelářská budova použitelná pro indonéský trh a jaké úpravy jsou potřeba?

A13: Indonésie je země jihovýchodní Asie s horkým a vlhkým tropickým klimatem, častými tajfuny a zemětřeseními a velkou poptávkou po kancelářských budovách. Navržená kancelářská budova je v zásadě použitelná, ale vyžaduje komplexní úpravy pro klimatické a seismické podmínky:

1. Analýza použitelnosti: Nízká hmotnost, rychlá konstrukční rychlost a dobrá odolnost proti korozi systému ocelové konstrukce CBC jsou vhodné pro tropické mořské klima Indonésie; funkční rozdělení (samostatné kanceláře, schodiště, toalety) je v souladu s potřebami využití indonéských kancelářských budov; kompatibilita s místními dutými cihlami může snížit náklady na materiál.

2. Odpovídající úpravy:

a) Dvojí ochrana proti seismice a tajfunu:Indonésie se nachází v tichomořském seismickém pásu (seismická intenzita 7,5-8 stupňů) a je často zasažena tajfuny (základní tlak větru 0,9 kPa), takže konstrukční návrh je optimalizován: použijte rámovou-výztuhu pro zvýšení boční tuhosti a seismické odolnosti; zvětšit průřez ocelových sloupů a nosníků a využít uzly rozptylující energii-k absorbování seismické energie; střecha je změněna na mírný sklon (3 stupně), aby se snížil odpor větru, a střešní panel je upevněn šrouby proti tajfunu; skleněná závěsná stěna je nahrazena sklem odolným proti nárazu-a vybavena přepážkami odolnými proti větru.

b) Nastavení odolnosti proti korozi:Tropické mořské klima v Indonésii je vysoce vlhké a korozivní, takže ocelové součásti jsou opatřeny žárovým-pozinkováním + fluorokarbonovým nátěrem; stěny z dutých cihel jsou ošetřeny -vlhkostními a-korozními materiály, aby se zabránilo plísním a korozi; těsnící pás skleněných obvodových stěn využívá silikonový tmel odolný proti vysokým-teplotám a korozi-.

c) Přizpůsobení klimatu:Zvyšte výkon ventilace a odvodu tepla budovy: přidejte ventilační žaluzie na severní stěnu (v kombinaci s velkými prosklenými okny), aby se podpořila cirkulace vzduchu; střecha využívá tepelně{0}}izolační barevné ocelové sendvičové panely (tloušťka 75 mm), které snižují vnitřní teplotu; skleněná závěsná stěna využívá duté sklo Low{2}}E, které blokuje sluneční záření.

d) Funkční a materiálová úprava:Podle zvyklostí indonéských kanceláří zvýšit počet zasedacích místností ve střední kancelářské oblasti (sloučit dvě oblasti o rozpětí 11,43 m); používat indonéské místní duté cihly a ocelové materiály ke snížení nákladů na dopravu; přidat protipožární-zařízení (požární hydranty, protipožární sprinklery) v souladu s indonéskými protipožárními předpisy a zlepšit tak požární bezpečnost.



Q14: Jaké jsou hlavní výhody navržené kancelářské budovy s ocelovou konstrukcí CBC a její celková adaptabilita na různé trhy?

A14:1. Hlavní výhody:Navržená kancelářská budova bere jako jádro systém ocelové konstrukce CBC s výhodami flexibilního rozdělení prostoru, nízké hmotnosti, vysoké pevnosti, vysoké rychlosti výstavby, dobré kompatibility s místními materiály a silné přizpůsobivosti různým klimatickým a geologickým podmínkám; funkční design (samostatné kanceláře, schodiště, toalety, chodba) je jednoduchý a praktický, který může splnit základní potřeby použití kancelářských budov na různých trzích; konstrukční návrh je vědecký a rozumný a zajišťuje bezpečnost a trvanlivost.

2. Celková přizpůsobivost: Budova je vysoce použitelná pro Port Moresby (projektový prototyp), Jižní Afriku (drobné úpravy) a Filipíny (částečné úpravy); má určitou použitelnost na Tongu, Chile a Peru v Indonésii, ale vyžaduje cílené úpravy podle místní seismické intenzity, zatížení větrem, klimatických podmínek, stavebních předpisů a poptávky trhu (se zaměřením na seismickou odolnost, odolnost proti tajfunu, odolnost proti korozi a přizpůsobení klimatu); po odpovídajících úpravách může plně splňovat požadavky na využití kancelářských budov na různých trzích a má dobrou tržní hodnotu.
