Konstrukce modulárního kontejnerového kempu pro těžební areál pojme více než 600 pracovníků

Návrh modulárního kontejnerového tábora pro těžební areál



Toto nastiňuje podrobný návrh (přizpůsobený CBC) pro projekt modulárního kontejnerového tábora na těžebním místě. Cílem návrhu je pojmout 50 jednolůžkových pokojů pro řídící pracovníky a 600 pracovníků (300 dvoulůžkových-pokojů) do tří-patrové struktury s dlouhými-propojenými moduly s dveřmi na krátkých koncích, které jsou proti sobě přes centrální chodbu. Konstrukce zahrnuje lehké ocelové zastřešení a účinné cirkulační systémy.



Manažerské bydlení: 50 jednolůžkových-pokojů

Ubytování pro dělníky: 600 pracovníků → 300 dvoulůžkových-pokojů

Celkový počet požadovaných modulů: 50 (jeden) + 300 (dvojitý)=350 modulů

Maximální výška budovy: 3 podlaží

Rozměry modulu:

Šířka: 2,438 m

Délka: 6.000 m

Výška: 2.700 m

Každý modul obsahuje:

Integrovaná střecha a prefabrikovaná podlaha

4 rohové sloupky

Stěnové panely:

Dlouhé strany (2 strany): 5 panelů každá → 10 panelů

Krátké strany (2 strany): každá 2 panely → 4 panely

Celkový počet stěnových panelů na modul: 14 panelů (75 mm silné sendvičové panely)

Okna a dveře předinstalované-ve stěnových panelech

Integrovaná koupelna vhodná pro 1–2 osoby





Přizpůsobený design se zaměřuje na maximalizaci prostorové efektivity, zajištění bezpečnosti a pohodlí a usnadnění rychlého nasazení a škálovatelnosti. Zarovnáním modulů podél jejich dlouhých stran (6 m) je dispozičně dosaženo kompaktnějšího půdorysu, kratších chodeb pro lepší výstup a jednotného vzhledu s lehkou ocelovou střešní krytinou.

Výhody designu

Efektivní využití prostoru: Kratší chodby zkracují docházkové vzdálenosti a zlepšují přístup.

Bezpečnost a dohled: Centrální chodba zajišťuje přímou viditelnost a kontrolu.

Rychlé nasazení: Prefabrikované moduly a standardizované konstrukční metody umožňují rychlou montáž.

Škálovatelnost: Design lze snadno replikovat a rozšířit tak kapacitu podle potřeby.





Každý blok se skládá ze dvou paralelních řad kontejnerů s dveřmi obrácenými proti sobě přes centrální chodbu. Mezi klíčové rozměry patří:

Délka: 48.76 m

Hloubka: 13.8 m

Výška: ~8.7 m

Celková podlahová plocha na blok je přibližně 2 019 m², se třemi bloky celkem asi 6 057 m².







Každý modul beze změny:

1 montované patro

1 integrovaná střecha (horní část modulu)

4 rohové sloupky

14 stěnových panelů (75 mm sendvič):

Dlouhé strany (6 m): 5 panelů každý → 10

Krátké strany (2,438 m): 2 panely každý → 4

Dveře/okna předem-nainstalované v krátkých{1}}bočních panelech



Komponent	Množství za modul	Celkem (360)
Prefabrikované podlahy	1	360
Modulové-integrované střechy	1	360
Rohové sloupky	4	1,440
75 mm sendvičové stěnové panely	14	5,040





Na patro a blok:

Délka=48.76 m

Šířka=1.8 m

Plocha=48.76 × 1.8=87.77 m²

Celkový počet chodeb: 3 bloky × 3 patra=9 chodeb

Celková plocha paluby koridoru=9 × 87,77 ≈ 790 m²

→ Konstrukce s lehkými ocelovými nosníky a kovovým obložením nebo obložením z vláknocementových desek.





Minimálně 3 schodišťové věže na blok (pro požární východ na obou koncích a uprostřed)

Celkem: 3 bloky × 3=9 schodišťové věže

Každá věž: 3 podlaží, lehký ocelový rám, roštové nášlapy

Odhadovaná ocel na věž: -2,5 metrické tuny
→ Totální ocelové schodiště: 22,5 tuny





Půdorysná plocha střechy na blok: 48,76 m × 13,8 m=672.9 m²

Předpokládejme sedlovou nebo mono{0}}sklonovou střechu se sklonem 5 stupňů → efektivní plocha ≈ 675 m²/blok

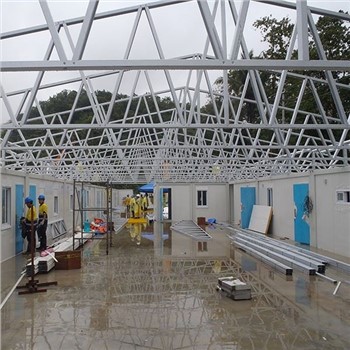

Střešní systém:

Hlavní krokve/vazníky @ 6,0 m rozteč (zarovnané s hloubkovými spoji modulu) → 3 pole (0 m, 6 m, 12 m)

Vaznice @ 1,5 m oc

Střešní plášť PPGI tloušťky 0,5 mm

Hmotnost konstrukční oceli: -12 kg/m²
→ Za blok: 675 × 12 =8 100 kg=8.1 tun
→ Pro 3 bloky:24,3 metrických tun

Střešní plášť (PPGI, 0,5 mm):

Celková plocha=3 × 675=2,025 m²





Položka	Množství
Kontejnerové moduly	360
– montované podlahy	360
– Modulové střechy	360
– Rohové sloupky	1,440
– 75 mm sendvičové stěnové panely	5,040
Prostor paluby centrální chodby	790 m²
Schodišťové věže	6
– Konstrukční ocel na schodiště	22,5 tuny
Lehká ocelová střešní konstrukce	24,3 tuny
Střešní plášť (0,5 mm PPGI)	2,025 m²





Navrhovaný design přizpůsobený CBC pro bydlení v hornickém táboře nabízí efektivní řešení, které vyvažuje funkčnost, bezpečnost a estetickou přitažlivost. Díky své škálovatelné a modulární povaze poskytuje tento design flexibilitu pro budoucí expanzi při zachování vysoké úrovně životních podmínek pro management i pracovníky.







Aby byla zajištěna úspěšná implementace, bezpečnost, trvanlivost a provozní efektivita návrhu bydlení v těžařském táboře, je třeba zohlednit následující další úvahy:



Integrita stohování: Moduly musí být bezpečně spojeny pomocí ISO rohových odlitků nebo vyhrazených stohovacích konektorů, aby odolávaly zvednutí větru a seismickým silám. Systém plochých kontejnerových domů CBC je jedním z nejlepších v Číně s více než 10letými zkušenostmi na zámořském trhu, který poskytuje hlavním významným těžařským společnostem, jako je AMMAN, MTI v Indonésii.

Systém základů: Použijte betonové základy, zemní vruty nebo pilotové základy v závislosti na půdních podmínkách. Základy musí přesně lícovat s rohovými sloupky modulu. CBC může poskytnout rozvržení a návrhy pro nadaci.

Boční výztuha: Poskytněte příčné-výztuhy nebo smykové stěny mezi moduly (zejména u schodišťových věží a křižovatek chodeb), abyste zvýšili boční stabilitu ve 3patrových konfiguracích. Flatpack kontejnerový dům CBC poskytuje X vzpěr pro každý prefabrikovaný kontejnerový dům na obou dlouhých stranách.





Panely s hodnocením-požární: Stěnové a střešní sendvičové panely by měly používat-nehořlavá jádra (např. minerální vlna) s minimální požární odolnostíEI 30(30minutová integrita a izolace). CBC má možnosti pro různé klienty/projekty, jako je sendvič EPS pro nízkonákladové projekty, sendvič z minerální vlny pro ohnivzdornost, sendvič PU pro lepší izolaci.

Požární separace: Nainstalujte mezi moduly protipožární-přepážky, pokud místní předpisy vyžadují rozdělení na oddíly.

Shoda na výstupu: Centrální chodby musí splňovat požadavky na minimální šířku (Větší nebo rovna 1,8 m) a schodišťové věže musí poskytovat dvě nezávislé únikové cesty na patro podle NFPA nebo místních norem pro báňskou bezpečnost.

Hlásiče kouře a hasicí přístroje: Instalujte do každého modulu a společných prostor.

CBC může poskytnout přizpůsobení pro různé projekty na základě různých požadavků.





Izolace: Panely s jádrem z minerální vlny nebo PIR o tloušťce 75 mm obvykle dosahují hodnoty U-~0,35–0,45 W/m²K-pro ověření vhodnosti pro místní klima (extrémní teplo nebo chlad).

Řízení kondenzace: Používejte parotěsné zábrany a dostatečné větrání, abyste zabránili intersticiální kondenzaci ve vlhkém prostředí.

Zvuková izolace: Zajistěte, aby sestavy stěn/podlah poskytovaly vzduchovou neprůzvučnost mezi místnostmi větší nebo rovnou 40 dB, zejména v administrativních prostorách.





MEP Riser Zones: Navrhněte vertikální šachty (integrované do schodišťových věží nebo stěn chodeb) pro elektrické, vodovodní, kanalizační a telekomunikační vedení.

Prefabrikovaná připojení k utilitám: Každý modul by měl mít standardizované přípojky (přívod/vývod vody, elektrická zástrčka, odvodnění) pro rychlé připojení-.

Nakládání s odpadními vodami: Připojte koupelny k centralizovanému septiku nebo čističce; zahrnout recyklaci šedé vody, pokud je prioritou udržitelnost.

Napájení: Plánujte záložní generátory a solární-střechy, pokud jsou mimo-síť.

Kontejnerový dům CBC s plochým balením obsahuje výše uvedené prvky, všechny předinstalované- do střešního, základního nebo stěnového panelu. Jedná se o vysoce prefabrikovaný produkt.





ADA/Inkluzivní design: Alespoň 5 % modulů (nebo podle požadavků místních zákonů) by mělo být přístupných-širší dveře, rolety-ve sprchách, madla.

Přirozené světlo a větrání: Zajistit provozuschopnost oken ve všech modulech; v případě omezeného denního osvětlení zvažte průchozí okna nebo světlíky na chodbách.

Soukromí: Umístěte okna tak, abyste se vyhnuli přímé{0}}viditelnosti{1}} mezi protějšími místnostmi; tam, kde je to nutné, použijte matné sklo nebo žaluzie.





Přístupové cesty: Zajistěte 6 m široké přístupové cesty kolem každého bloku pro zásahová vozidla a dodávkové vozy.

Rozestupy mezi bloky: Udržujte vzdálenost mezi bloky větší nebo rovnou 6 m pro požární bezpečnost a servisní přístup.

Modulární doprava: Potvrďte, že moduly 6,0 m × 2,438 m vyhovují předpisům pro silniční dopravu v regionu (většina standardních přepravních kontejnerů má šířku 2,438 m, takže je to obvykle přijatelné).





Ochrana proti korozi: Používejte galvanizované ocelové rámy a námořní-nátěry pro pobřežní nebo-těžební místa s vysokou vlhkostí. hlavní rámy plochého kontejnerového domu CBC jsou pozinkované a dobře natřené, životnost může dosáhnout 15 ~ 20 let.

Odvodnění střechy: Navrhněte lehkou ocelovou střechu se správným sklonem (Větším nebo rovným 3 stupňům) a okapovým/svodným systémem, aby se zabránilo hromadění vody.

Modularita pro budoucí změny: Navrhněte připojení umožňující snadnou výměnu modulu, rekonfiguraci nebo dekonstrukci pro přemístění.





Stavební povolení: Odešlete místním úřadům statické výpočty, plány požární bezpečnosti a uspořádání staveniště. CBC poskytuje konstrukční výpočet pro obytný kontejnerový dům, který je založen na zatížení větrem 150 km/h.

Vliv na životní prostředí: Minimalizace narušení půdy; na chodníky použít propustnou dlažbu; řídit odtok dešťové vody.

Normy ochrany zdraví při práci: Dodržujte normy ILO nebo národní standardy hornického bydlení pro minimální podlahovou plochu na osobu (obvykle větší nebo rovna 6 m²/osobu).





Obvodové oplocení: Nainstalujte kolem tábora bezpečné oplocení s kontrolovanými vstupními body.

Osvětlení: Zajistěte LED osvětlení podél chodeb, schodišť a obvodu pro noční bezpečnost.

Dohled: Zvažte pokrytí CCTV u vchodů a společných prostor.





Kontrola kvality: Proveďte testy těsnosti, kontroly elektrické bezpečnosti a strukturální ověření před obsazením. Flatpack kontejner CBC lze přizpůsobit na základě místních předpisů, speciálně pro elektrický a vodovodní systém.

Uživatelská příručka: Poskytněte vedoucím táborů průvodce provozem a údržbou, včetně míst, kde se-odpojují služby a nouzové postupy.

Po zohlednění těchto úvah během plánování, zadávání zakázek a výstavby může být modulární kemp CBC poskytnut bezpečným, pohodlným, odolným a vyhovujícím ubytováním, které podporuje provozní potřeby těžebního projektu a zároveň zajišťuje pohodu- obyvatel.





Modulární kontejnerové kempy CBC se obzvláště dobře-pro ně hodívzdálené regiony-bohaté na zdrojekde je tradiční výstavba nepraktická kvůli logistice, klimatu nebo nedostatku infrastruktury. Mezi klíčové cílové regiony patří:

A. Austrálie

Proč: Domov pro některé z největších světových dolů na železnou rudu, uhlí, zlato a lithiové doly (např. oblast Pilbara v západní Austrálii).

Podmínky: Rozsáhlá odlehlá místa, extrémní teploty, přísné bezpečnostní a ubytovací standardy (např. FIFO – Fly-In-Fly-tábory).

Požadovat: Velká potřeba rychlého{0}}rozmístění, odolných a vyhovujících dělnických vesnic.

B. Kanada (Severní teritoria, Alberta, Britská Kolumbie)

Proč: Hlavní těžební operace zlata, mědi, niklu a prvků vzácných zemin.

Podmínky: Kruté zimy, permafrost, omezený přístup k silnici-jsou nezbytné modulární jednotky s vysokou izolací.

Předpisy: Silný důraz na domorodé konzultace, ochranu životního prostředí a blaho pracovníků.

C. Chile & Peru (andská oblast, Jižní Amerika)

Proč: Leading global producers of copper and lithium; many mines at high altitudes (>3,000 m).

Podmínky: Seismická aktivita, suché klima, logistické výzvy v horském terénu.

Trend: Rostoucí poptávka po dočasném bydlení v souladu s ESG-s nízkým dopadem na životní prostředí.

D. Sub-saharská Afrika (např. Demokratická republika Kongo, Ghana, Namibie)

Proč: Bohaté na kobalt, zlato, diamanty a uran.

Podmínky: Omezená místní stavební kapacita, obavy o bezpečnost, tropické podnebí.

Potřeba: Bezpečné, škálovatelné a snadno demobilizované tábory, které lze přemístit.

E. Střední východ (Saúdská Arábie, Omán, Spojené arabské emiráty)

Proč: Rozšíření těžby nerostů v rámci národních plánů diverzifikace (např. Saudi Vision 2030).

Podmínky: Extrémní horko, písečné bouře, rychlé časové osy projektů.

Přednost: Klimatizované -klimatizované, písku{1}}odolné modulární jednotky s integrovanými MEP systémy.

F. Indonésie a Papua Nová Guinea

Proč: Hlavní producenti niklu, mědi a zlata.

Podmínky: Tropický deštný prales, vysoká vlhkost, monzunové období, ostrovní logistika.

Požadavek: Materiály odolné proti korozi-, zvýšené základy, interiéry odolné proti plísním-.





Typ klienta	Charakteristika
Hlavní těžařské společnosti	BHP, Rio Tinto, Glencore, Vale, Freeport-McMoRan, Barrick Gold – provozují rozsáhlé-doly s dlouhou životností{2}}vyžadující tábory pro 500–2000+ osob.
Střední-těžaři	Equinox Gold, Pan American Silver, Lundin Mining – potřebují flexibilní, nákladově{0}}efektivní řešení pro 100–500 zaměstnanců.
Mladší průzkumníci	Menší firmy provádějící vrtání nebo studie proveditelnosti – vyžadují krátkodobé-tábory (6–24 měsíců) se snadnou demobilizací.
Dodavatelé EPC	Společnosti jako Fluor, Bechtel, Worley nebo Ausenco často pořizují kempy jako součást balíčků důlní infrastruktury na klíč.
Vláda nebo státem-vlastněné podniky	V zemích jako Čína (CMOC), Rusko (Norilsk Nickel) nebo Chile (Codelco) spravují veřejné zakázky na bydlení-subjekty podporované státem.





Rychlost nasazení: Doly potřebují, aby byly tábory zprovozněny během 8–16 týdnů-modulární beats stick-postavené o 40–60 % včas.

Efektivita nákladů: Nižší závislost na pracovní síle, kvalita řízená továrnou-a potenciál opětovného použití snižují TCO (Total Cost of Ownership).

ESG & Worker Welfare: Moderní horníci čelí tlaku, aby poskytovali důstojné bydlení-soukromé pokoje, koupelny, Wi-Fi a rekreační prostory jsou nyní standardním očekáváním.

Flexibilita životního cyklu projektu: Tábory lze rozšiřovat, zmenšovat nebo přemisťovat, jak se mění fáze dolu.





Popsaný modulární model kontejnerového tábora CBC-se dvěma řadami{1}}centrální chodbou, 3-skládáním s lehkou ocelovou střechou – je ideální prorozsáhlé{0}}těžební projekty v odlehlých oblastech Austrálie, Kanady, Latinské Ameriky a Afriky. Je v souladu s provozními potřebamihlavní těžařské společnosti a dodavatelé EPCkteří upřednostňují rychlost, bezpečnost, škálovatelnost a shodu.

CBC integrovatrobustní konstrukce,{0}}specifický design pro klima a kompletní-servisní provoz(včetně čištění, údržby a správy veřejných služeb) získává nejvyšší hodnotu v tomto rostoucím segmentu trhu, máme již mnoho úspěšných projektů na Filipínách, Indonésii, Chile a tak dále.
